| Typ włókna: | Zobacz materiał OM4 | Materiał kabla: | Łż |
|---|---|---|---|
| Liczba włókien: | 12 włókien | Typ polski: | UPC |
| Wysokie światło: |

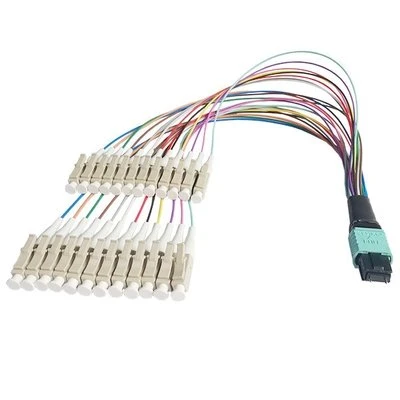

kabel trunkowy mpo, kabel rozwierający |
||
Adapter światłowodowy typu Loopback MPO 12F Złącze patchcordowe OM4 MPO z obudową
MPO/MTP® Loopback jest szeroko stosowany w środowisku testowym, szczególnie w równoległych sieciach optycznych 40 i 100G. Urządzenia umożliwiają weryfikację i testowanie transceiverów wyposażonych w interfejs MPO/MTP® - 40G BASED-SR4 QSFP+ lub urządzenia 100G BASE-SR10 CXP/CFP. Loopbacki służą do łączenia pozycji nadajników-odbiorników (TX) i odbiorników (RX) interfejsów transceiverów MPO/MTP®. Pętle zwrotne MPO/MTP® mogą ułatwić i przyspieszyć testowanie IL segmentów sieci optycznych poprzez podłączenie ich do łączy/kabli krosowych MPO/MTP®.
Funkcja
◆ 12 lub 24 tulejki światłowodowe MPO/MTP®
◆ Opcja złączy żeńskich i męskich MPO/MTP
◆ Interfejs MPO/MTP® — komponenty MPO/MTP charakteryzują się doskonałymi właściwościami optycznymi i mechanicznymi
◆ Wybór wariantów polaryzacji
◆ SM 9/125, MM 50/125
Aplikacja
◆ Infrastruktura centrum danych
◆ Sieć pamięci masowej — Fibre Channel
◆ Optyka równoległa
◆ Pojawiające się protokoły 40 i 100 Gb/s
◆ Infiniband
Specyfikacja
1. Temperatura pracy i przechowywania
| Parametry | Min | Maks | Jednostka | |
| 1 | temperatura robocza | -40 | 70 | stopień |
| 2 | Temperatura przechowywania | -40 | 70 | stopień |
2. Wydajność optyczna
| Przedmiot | Parametry | ||||
| Złącze MPO/MTP® | SM(1310nm/1550nm) | MM(850 nm) | |||
| Standard | Niska strata | Norma | Niska strata | ||
| Utrata wtrąceniowa | Typowy | 0,5 dB | 0,2dB | 0,5 dB | 0,2dB |
| Maksymalny | 0,7 dB | 0.35dB | 0,7 dB | 0.35dB | |
| Strata zwrotu | >=60dB dla APC | -- | |||
| >=40dB dla komputera | >=20dB dla komputera | ||||
| Mężczyzna/Kobieta | Męskie: z kołkiem; Kobieta: bez szpilki | ||||
3. Parametry geometrii
| MT | ||||
| Pomiar | Limity Pass/Fail | |||
| Parametry | Min | Maks | ||
| Promień krzywizny | Długi Oś | 2000 mm |
∞ |
|
| Krótki Axel | 50mm |
∞ |
||
| Kąt | Długi Oś | -0,2 stopnia | 0,2 stopnia | |
| Krótki Axel | APC | 7,8 stopnia | 8,2 stopnia | |
| komputer | -0,2 stopnia | 0,2 stopnia | ||
| Wysokość włókna | 1000 nm | 3000 nm | ||
| Różna wysokość włókna | N/A | 500 nm | ||
| Wysokość sąsiedniego włókna | N/A | 300 nm | ||
| Długość okucia | 7,9 mm | N/A | ||
4. Szczegóły złącza
Zalety produktu
◆ Przeszliśmy wiele weryfikacji systemów jakości, takich jak ISO, RoHS; i przeszedł audyt dostawcy dla kluczowego klienta.
◆ Posiadamy duże moce produkcyjne. Standardowa wydajność kabla krosowego wynosi 15,000 złączy/dzień, a wydajność produktu MT to 3000 złączy/dzień.
◆ Nasz standard testowania jest bardzo rygorystyczny. Każdy kabel jest testowany indywidualnie na naszej linii produkcyjnej, a także w 100% testowany przez dział kontroli jakości.
◆ Nasz serwis jest wykwalifikowany. Nalegamy na szybką i kompetentną obsługę każdego klienta.
Czat dotyczący przepływu procesu ORC QC
Często zadawane pytania
1. P: Jak przetestować zworkę jednomodową?
Odp.: Nasze jednomodowe kable krosowe zostały przetestowane pod kątem kontroli powierzchni czołowej oraz jednomodowych testów IL i RL.
2. P: Czy te kable są kompatybilne z różnymi modułami?
Odp.: Tak, kable LC mogą być kompatybilne z SFP, SFP+(BIDI SFP+), XFP, kable SC mogą być kompatybilne z BIDI SFP, GBIC, X2 i XENPAK.
3. P: Jaki jest Twój średni czas realizacji?
Odp.: Nasz czas realizacji w przypadku zwykłych produktów jest kontrolowany w ciągu 5 dni roboczych. W przypadku produktów MT nasza zdolność produkcyjna wynosi 3000 złączy dziennie.
4. P: Czy możesz produkować według próbek, które Ci wysyłamy?
Odp .: Oczywiście możemy produkować według Twoich próbek lub rysunków technicznych.
